Đồng hồ đo lưu lượng là gì? Lưu lượng kế dạng cơ, điện tử, siêu âm giá tốt

Đồng hồ đo lưu lượng có vai trò quan trọng trong nhiều ngành công nghiệp, từ các nhà máy sản xuất, dầu khí, dược phẩm đến xử lý nước thải và nước sạch. Việc sử dụng lưu lượng kế giúp nâng cao hiệu quả, tiết kiệm chi phí, tăng cường an toàn và bảo vệ môi trường. Bài viết sau của Kim Thiên Phú sẽ cung cấp thông tin chi tiết về cấu tạo và nguyên lý hoạt động, ứng dụng thực tiễn và các tiêu chí lựa chọn thiết bị đo lưu lượng phù hợp với nhu cầu sử dụng.

Đồng hồ đo lưu lượng là gì?

Đồng hồ đo lưu lượng, hay còn gọi là lưu lượng kế, máy chỉ báo lưu lượng, là thiết bị đo lưu lượng dòng chảy của chất lỏng hoặc chất khí đi qua đường ống trong tức thời hoặc trong một khoảng thời gian nhất định. Kết quả đo được sẽ hiển thị trên màn hình đồng hồ với các thông số đo: lưu lượng, thể tích, tốc độ, theo đơn vị đo lít trên giây (l/s), mét khối trên giờ (m³/h).

dong ho do luu luong la gi

Đóng vai trò quan trọng trong nhiều ngành công nghiệp, bao gồm sản xuất, xử lý nước thải và cung cấp năng lượng, lưu lượng kế cung cấp thông tin chuẩn xác về lượng chất lưu chuyển qua đường ống, giúp các kỹ sư và nhà vận hành theo dõi, kiểm soát hiệu quả các quá trình sản xuất, vận hành và tiêu thụ năng lượng. Với độ chuẩn xác cao hơn Rotameter, thiết bị đo lưu lượng có thể:

  • Theo dõi hiệu quả vận hành: Đảm bảo hệ thống vận hành ở mức tối ưu, tránh lãng phí năng lượng và tài nguyên.
  • Phát hiện rò rỉ: Kịp thời phát hiện và khắc phục rò rỉ, giảm thiểu thiệt hại về kinh tế và bảo vệ môi trường.
  • Quản lý quy trình: Kiểm soát lượng chất lỏng, khí nén và hơi nóng sử dụng trong từng quy trình sản xuất, giúp tối ưu hóa quy trình và nâng cao năng suất.
  • Đảm bảo an toàn: Theo dõi các thông số quan trọng của hệ thống, đảm bảo an toàn vận hành và phòng ngừa nguy cơ tai nạn.

Cấu tạo, nguyên lý hoạt động của lưu lượng kế

Hiểu rõ cấu tạo và nguyên lý của đồng hồ đo lưu lượng hay lưu lượng kế giúp quá trình lắp đặt, vận hành hệ thống dễ dàng và hiệu quả hơn.

Cấu tạo đồng hồ đo lưu lượng nước, chất khí

cau tao flowmeter

Lưu lượng kế được cấu tạo từ nhiều bộ phận chính, bao gồm:

Thân đồng hồ: Là phần vỏ bọc bên ngoài để bảo vệ các bộ phận bên trong. Thân đồng hồ được làm từ các vật liệu cứng như gang, inox, đồng, nhựa,…

Bộ đếm: Là bộ phận quan trọng nhất của đồng hồ, bao gồm các bộ phận như:

  • Bộ cảm biến: Có nhiệm vụ nhận biết lưu lượng dòng chảy đi qua đồng hồ.
  • Hộp số: Giúp chuyển đổi chuyển động quay của cánh quạt hoặc tuabin thành tín hiệu điện.
  • Màn hình hiển thị: Hiển thị giá trị lưu lượng nước đã được đo, hoặc chỉ phát ra tín hiệu analog hoặc pulse để truyền đến thiết bị nhận và điều khiển dòng chảy.

Cánh quạt/Tuabin: Có nhiệm vụ quay dưới tác động của dòng chảy đi qua, tạo ra chuyển động quay cho hộp số.

Bộ phận điều chỉnh: Giúp điều chỉnh sai số cho phép của đồng hồ.

Phần kết nối đồng hồ: Có hai kiểu kết nối chính cho đồng hồ đo:

  • Nối ren: Thích hợp với đường ống nhỏ hơn DN50. Ưu tiên sử dụng cho hệ thống nước hộ gia đình.
  • Nối bích: Dành cho đường ống có kích thước DN50 trở lên. Thường dùng trong khu vực nhà máy, xí nghiệp, nhà máy nước, hệ thống nước thải.

Nguyên lý hoạt động

Mặc dù có nhiều loại lưu lượng kế khác nhau với các nguyên lý hoạt động cụ thể riêng, nhưng nhìn chung, chúng đều dựa trên việc đo tốc độ dòng chảy của nước hoặc khí đi qua đồng hồ.

nguyen ly hoat dong luu luong ke

Đo tốc độ dòng chảy: Bất kỳ loại lưu lượng kế nào cũng cần đo tốc độ dòng chảy của chất lỏng hoặc khí đi qua đồng hồ. Thông số này có thể được đo bằng nhiều cách khác nhau, chẳng hạn như:

  • Sử dụng cánh quạt hoặc tuabin: Cánh quạt hoặc tuabin quay dưới tác động của dòng chảy, tốc độ quay của chúng tỷ lệ thuận với tốc độ chảy.
  • Sử dụng cảm biến điện từ: Khi dòng chảy đi qua vùng có từ trường, nó sẽ tạo ra một điện áp tỷ lệ thuận với tốc độ dòng chảy.
  • Sử dụng lực Coriolis: Khi dòng chảy đi qua ống cong có từ trường, nó sẽ tạo ra một lực Coriolis tỷ lệ thuận với tốc độ dòng chảy.
  • Sử dụng sóng siêu âm: Sóng siêu âm được truyền đi ngược dòng chảy và theo dòng chảy. Thời gian cần thiết để sóng siêu âm đi ngược dòng chảy và theo dòng chảy tỷ lệ nghịch với tốc độ.

Chuyển đổi tốc độ dòng chảy thành tín hiệu điện: Sau khi đo được tốc độ, các loại lưu lượng kế sẽ chuyển đổi thông tin này thành tín hiệu điện. Thông tin này có thể được hiển thị trên mặt đồng hồ hoặc được truyền đến hệ thống điều khiển để xử lý tiếp theo.

Hiển thị hoặc truyền tín hiệu: Tín hiệu điện sau khi được chuyển đổi sẽ được hiển thị trên mặt đồng hồ hoặc được truyền đến hệ thống điều khiển.

Đồng hồ đo lưu lượng giá bao nhiêu?

Giá đồng hồ đo lưu lượng có thể dao động từ 3.000.000 VND đến 100.000.000 VND, tùy thuộc vào nhiều yếu tố như loại lưu lượng kế, kích thước, độ chính xác, chất liệu và hãng sản xuất.

Phân loại đồng hồ đo lưu lượng

phan loai cam bien luu luong

Có nhiều loại đồng hồ đo lưu lượng, được phân loại dựa trên cấu tạo, nguyên lý, kiểu đo và môi trường sử dụng. Dưới đây là một số cách thức phân loại phổ biến:

Dựa theo cấu tạo, hoạt động

Đồng hồ đo lưu lượng dạng cơ

Đồng hồ đo lưu lượng dạng cơ vận hành dựa trên nguyên lý truyền động cơ học Woltman, sử dụng cánh quạt để đo lưu lượng, thường được thiết kế dạng lắp ren hoặc lắp bích. Khi nước chảy qua, cánh quạt quay và chuyển động cơ học được hệ thống bánh răng và bộ đếm chuyển đổi thành tín hiệu điện tử, hiển thị kết quả trên mặt đồng hồ.

Ưu điểm của loại đồng hồ này là giá thành rẻ, vận hành ổn định, dễ sử dụng và bảo trì. Tuy nhiên, độ chuẩn xác của lưu lượng kế dạng cơ thường thấp hơn so với các loại thiết bị khác, đặc biệt trong các trường hợp lưu lượng dòng thay đổi liên tục.

Đồng hồ đo lưu lượng dạng điện tử

Sử dụng các bộ phận cảm biến điện tử để đo lưu lượng. Cảm biến sẽ phát hiện tức thì dòng điện cảm ứng do chuyển động của chất lỏng dẫn điện trong ống dẫn, sau đó được xử lý bởi mạch điện tử để hiển thị kết quả trên màn hình kỹ thuật số.

Đồng hồ đo lưu lượng dạng điện tử cũng có thể thông quan màn hình hiển thị nhiều thông số như: lưu lượng tức thời, lưu lượng tích lũy, nhiệt độ, áp suất, v.v. Loại đồng hồ này có độ chuẩn cao hơn so với đồng hồ đo lưu lượng dạng cơ, ít bị ảnh hưởng bởi yếu tố ngoại cảnh và có thể đo lưu lượng lớn.

Lưu lượng kế điện từ, siêu âm và Coriolis

Đây là những loại thiết bị đo lưu lượng sử dụng các công nghệ tiên tiến để đo lưu lượng với độ chính xác cao.

dong ho do luu luong sieu am

  • Đồng hồ đo lưu lượng điện từ: Sử dụng nguyên lý điện từ Faraday để đo lưu lượng chất lỏng dẫn điện. Ưu điểm: không có bộ phận chuyển động nên ít bị hao mòn, có thể kết nối với hệ thống SCADA, thích hợp cho đo lưu lượng nước, chất thải, hóa chất, dung dịch.
  • Đồng hồ đo lưu lượng siêu âm: Sử dụng sóng siêu âm để đo lưu lượng chất. Ưu điểm: độ chính xác cao, không gây tắc nghẽn, ít bị ảnh hưởng bởi cặn bẩn, thích hợp cho đo lưu lượng nước, hóa chất, khí thải.
  • Đồng hồ đo lưu lượng dạng Coriolis: Sử dụng hiệu ứng Coriolis để đo lưu lượng chất lỏng và khí. Ưu điểm: sai số thấp, khả năng đo đa pha (lỏng, khí, rắn), không phụ thuộc vào độ nhớt. Thích hợp cho đo lưu lượng dầu mỏ, hóa chất, bùn khoáng.

dong ho do luu luong khoi luong coriolis

Dựa vào kiểu đo

Đồng hồ đo thể tích

Loại đồng hồ này đo thể tích chất lỏng đã chảy qua trong thời lượng nhất định bằng cách nạp đầy buồng đong có thể tích đã biết và xả hết. Ít sai số, thường được sử dụng để đo nước sinh hoạt, nước tưới tiêu, nước thải. Tuy nhiên, cấu tạo phức tạp và đòi hỏi nhiều kĩ thuật lắp đặt cao.

Đồng hồ đo tốc độ

Là loại lưu lượng kế phổ biến nhất, thường được sử dụng để đo lưu lượng nước sinh hoạt, nước thải, khí thải… Đo lường dựa trên tốc độ dòng chảy và nguyên lý đếm số vòng quay của bộ phận chuyển động để tính thể tích và lưu lượng nước chảy qua ống dẫn. Thiết kế dạng lắp ren hoặc bích, kích thước lắp đặt tương ứng với hệ thống có đường kính 10 – 1000m. Đồng hồ đo tốc độ có cấu tạo đơn giản, dễ sử dụng, giá thành thấp. Tuy nhiên, độ chuẩn xác thấp hơn so với các loại khác.

Theo môi trường sử dụng

Đồng hồ đo lưu lượng nước

Còn được gọi là đồng hồ nước, loại lưu lượng kế này chuyên dùng để theo dõi tổng lượng chất lỏng chảy qua đồng hồ theo ngày, tuần, tháng hoặc năm. Đồng hồ đo nước có thể là dạng cơ, điện tử, hoặc siêu âm tùy theo môi chất cần đo như nước sạch, nước thải, nước nóng, xăng dầu… trong các hệ thống cấp nước, tưới tiêu, xử lý nước thải.

Đồng hồ đo lưu lượng khí, hơi

Loại đồng hồ này được sử dụng để đo lưu lượng chất gas, oxy, nito, hidro, hơi nước nóng… Vận hành dựa trên nguyên lý tạo xoáy dòng: Khi hơi đi qua vách ngăn trong lưu lượng kế, hai bên vách ngăn sẽ tạo ra hai dòng xoáy, xen kẽ và tỷ lệ với tốc độ dòng chảy. Cảm biến áp điện đo tần số tự do của xoáy. Tín hiệu nhận được sau khi khuếch đại sẽ hiển thị lưu lượng.

dong ho do luu luong dang tuabin

Dạng đồng hồ đo lưu lượng khí và hơi nóng thường được sử dụng là điện tử với hệ thống cảm biến cực nhạy, đo được thông số rất nhỏ, vì vậy cho độ chính xác cao. Có 2 loại đồng hồ đo khí, hơi chính là dạng tuabin và dạng vortex:

  • Lưu lượng kế dạng tuabin: Sử dụng cánh quạt dạng tuabin để đo lưu lượng chất lỏng. Độ chính xác cao, phạm vi lưu lượng rộng. Thích hợp cho đo lưu lượng nước, xăng dầu, hóa chất.
  • Đồng hồ đo lưu lượng dạng vortex: Sử dụng xoáy dòng để đo lưu lượng chất lỏng. Sai số thấp, không có bộ phận chuyển động, ít bị hao mòn. Thích hợp cho đo lưu lượng nước, khí nén và hóa chất.

dong ho do luu luong dang vortex

Cách chọn máy chỉ báo lưu lượng phù hợp

Lựa chọn đồng hồ đo lưu lượng (Flow meter) phù hợp đóng vai trò then chốt cho hệ thống đo lường hiệu quả và chuẩn xác trong nhiều ngành công nghiệp. Dưới đây là một số tiêu chí quan trọng cần cân nhắc:

Nhu cầu sử dụng

  • Xác định loại chất cần đo (nước, khí nén, dầu mỏ, hóa chất, v.v.).
  • Xác định điều kiện môi trường vận hành (nhiệt độ, áp suất, độ ăn mòn).
  • Xác định lưu lượng cần đo (lưu lượng tối thiểu, lưu lượng tối đa).
  • Xác định sai số cho phép.

Áp suất

Mức chịu đựng áp suất là thông số quan trọng cần lưu ý khi chọn mua đồng hồ đo lưu lượng. Mỗi loại đồng hồ sẽ có mức chịu đựng áp suất khác nhau, phù hợp với các hệ thống đường ống có áp suất tương ứng. Chọn đồng hồ có mức chịu đựng áp suất phù hợp:

  • Xác định áp suất tối đa trong hệ thống đường ống: Đây là áp suất cao nhất có thể xảy ra trong quá trình vận hành hệ thống.
  • Chọn đồng hồ có mức chịu đựng áp suất lớn hơn 1.5 lần áp suất tối đa. Việc này đảm bảo an toàn cho đồng hồ, tránh nguy cơ vỡ, hỏng do quá tải áp suất.

Chất liệu

Để đảm bảo hiệu quả và độ bền bỉ trong các điều kiện đa dạng, cần lựa chọn vật liệu phù hợp cho thiết bị đo lưu lượng:

  • Inox 304: Chống ăn mòn tốt trong môi trường nước sạch, nước thải, axit.
  • Inox 316: Chống ăn mòn cao hơn Inox 304, sử dụng trong môi trường axit, hóa chất.
  • Đồng thau: Giá thành rẻ, thích hợp cho môi trường có độ ăn mòn thấp.
  • Nhựa: Giá thành rẻ, nhẹ, cách điện tốt, phù hợp cho môi trường có độ ăn mòn thấp.

Độ chính xác

Mỗi loại đồng hồ sẽ có độ chính xác và tin cậy khác nhau, ảnh hưởng trực tiếp đến kết quả đo và hiệu quả sử dụng.

do chinh xac dong ho do luu luong

Cấp chính xác được quy định bởi các tiêu chuẩn quốc tế như OIML R49, ISO 4064-1, v.v. Cấp càng cao, độ sai số càng thấp, mang lại kết quả đo chuẩn xác hơn. Độ tin cậy thể hiện khả năng đo lường ổn định, ít hư hỏng, ít cần bảo trì. Độ tin cậy cao giúp hệ thống đo lường vận hành hiệu quả, tiết kiệm chi phí vận hành.

Thương hiệu uy tín

Nhằm đáp ứng nhu cầu ngày càng cao của thị trường, các nhà sản xuất cung cấp đa dạng các loại lưu lượng kế với nhiều mẫu mã, tính năng và giá thành đa dạng. Các thương hiệu đồng hồ đo lưu lượng uy tín như Woteck, Siemens, Endress Hauser, Alia, Piusi…được ưa chuộng bởi chất lượng cao, độ tin cậy và độ bền bỉ.

Tuy nhiên, bên cạnh các mặt hàng chính hãng, thị trường đồng hồ lưu lượng cũng tiềm ẩn nguy cơ hàng giả, hàng nhái. Những sản phẩm này thường có giá thành rẻ hơn, nhưng sai số cao, dễ bị hư hỏng và ảnh hưởng đến hiệu quả sử dụng.

Ứng dụng của thiết bị đo lường lưu chất trong công nghiệp

Đồng hồ đo lưu lượng (hay còn gọi là lưu lượng kế) đóng vai trò thiết yếu trong nhiều ngành công nghiệp, giúp đo chuẩn xác lưu lượng nước, khí hoặc hỗn hợp di chuyển qua đường ống. Dưới đây là một số ứng dụng tiêu biểu:

ung dung cong nghiep cua luu luong ke

  • Ngành công nghiệp xử lý nước: Đo lưu lượng nước cấp, nước thải trong hệ thống bơm công nghiệp, bơm chữa cháy, cấp nước sinh hoạt và xử lý nước thải. Giám sát hiệu quả của các thiết bị xử lý nước như bể lắng, bể lọc, hệ thống bơm.
  • Ngành công nghiệp dầu khí: Đo lưu lượng dầu thô, khí đốt tự nhiên, sản phẩm xăng dầu trong quá trình khai thác, vận chuyển, chế biến và phân phối. Kiểm soát quy trình sản xuất, đảm bảo an toàn và hiệu quả của nhà máy lọc dầu, kho khí đốt.
  • Ngành công nghiệp hóa chất: Đo lưu lượng hóa chất lỏng, khí trong quá trình sản xuất, vận chuyển và sử dụng. Giám sát quy trình sản xuất, đảm bảo an toàn và hiệu quả hoạt động của nhà máy hóa chất.
  • Ngành công nghiệp thực phẩm và đồ uống: Đo lưu lượng sữa, nước trái cây, nguyên liệu thực phẩm trong quá trình sản xuất, chế biến và đóng gói. Kiểm soát quy trình sản xuất, đảm bảo vệ sinh an toàn thực phẩm.
  • Ngành công nghiệp điện: Đo lưu lượng nước cấp cho tuabin, hơi nước trong hệ thống sản xuất điện. Tiết kiệm chi phí và năng lượng.

Ngoài ra, đồng hồ đo lưu lượng còn được ứng dụng trong nhiều ngành công nghiệp khác như khai thác khoáng sản, dệt may, dược phẩm, bảo vệ môi trường,… Nhờ sự đa dạng về chủng loại, tính năng và độ lệch thấp, đồng hồ đo lưu lượng là công cụ hỗ trợ đắc lực cho sản xuất, kinh doanh trong nhiều lĩnh vực.

Lưu ý khi vận hành thiết bị đo lưu lượng

Để thiết bị vận hành hiệu quả trong suốt quá trình sử dụng, việc vận hành và bảo trì đúng cách là vô cùng cần thiết. Dưới đây là một số lưu ý quan trọng khi vận hành đồng hồ đo lưu lượng, giúp bạn kéo dài tuổi thọ và tối ưu hiệu suất thiết bị:

Tuân thủ hướng dẫn sử dụng: Cần đọc kỹ hướng dẫn sử dụng của nhà sản xuất để nắm rõ các thông số kỹ thuật, cách thức vận hành và bảo quản đồng hồ tương ứng với từng loại.

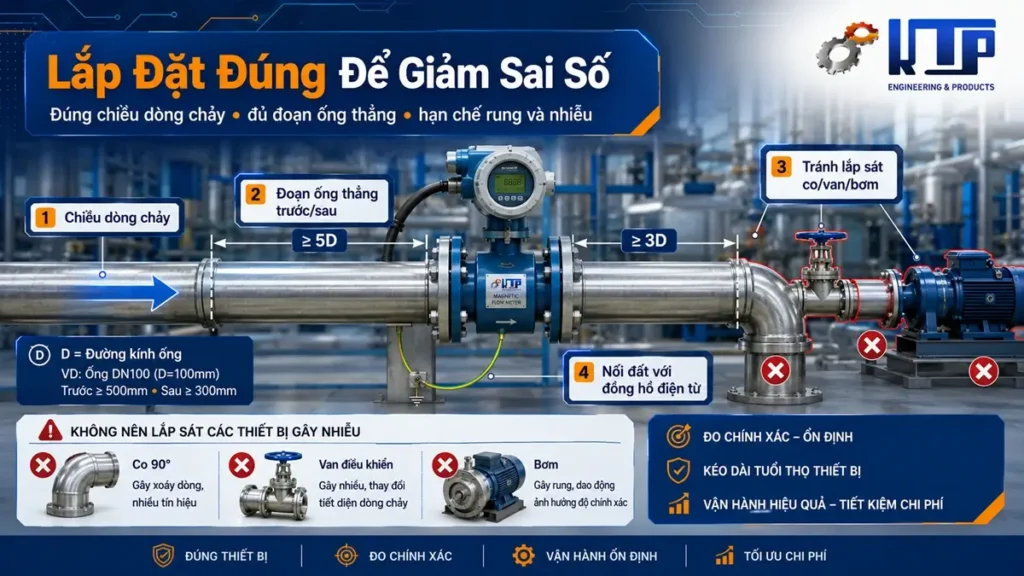

Lắp đặt đúng vị trí: Lắp đặt đồng hồ tại vị trí có nguồn cấp điện ổn định, tránh rung động mạnh và các tác nhân bên ngoài ảnh hưởng đến hoạt động của thiết bị.

Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng hoạt động và hiệu chuẩn đồng hồ. Theo đó hệ thống SCADA sẽ sử dụng dữ liệu lưu lượng để điều khiển các van, bơm và các thiết bị khác trong hệ thống. Quy trình hiệu chỉnh bao gồm:

  • Kiểm tra xem có rò rỉ hay hư hỏng nào không.
  • So sánh giá trị đo với giá trị chuẩn (nếu có).
  • Kiểm tra nguồn điện.

Vận hành đúng cách:

    • Không sử dụng đồng hồ quá tải so với công suất cho phép.
    • Tránh va đập mạnh hoặc tác động ngoại lực lên đồng hồ.
    • Sử dụng nguồn nước hoặc dung dịch chuẩn theo yêu cầu của nhà sản xuất.

Mua đồng hồ đo lưu lượng ở đâu uy tín, giá tốt?

Nên mua đồng hồ đo lưu lượng ở đâu để đảm bảo uy tín, chất lượng? Là chuyên gia về sản phẩm đo lưu lượng, CTY TNHH KỸ THUẬT KIM THIÊN PHÚ có thế mạnh sau:

  • Sản phẩm chất lượng cao: Đồng hồ đo lưu lượng của Kim Thiên Phú trải qua các biện pháp kiểm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất và tuổi thọ.
  • Tùy chỉnh (đặt làm theo yêu cầu): Chúng tôi tự hào về việc cung cấp các giải pháp tùy chỉnh phù hợp hoàn hảo với nhu cầu đặc biệt của khách hàng.
  • Giá cạnh tranh: Giá đồng hồ đo lưu lượng hiện nay dao động từ vài triệu đến vài trăm triệu đồng tùy theo tính năng, thị trường và thời điểm mua. Liên hệ ngay với Kim Thiên Phú để được tư vấn thiết bị uy tín, hàng chính hãng với chính sách giá tốt nhất thị trường.
  • Giao hàng nhanh: Chúng tôi ưu tiên sự đúng hẹn, đảm bảo các đơn đặt hàng của chúng tôi được giao đúng hẹn và nhanh nhất.

Hy vọng những chia sẻ chuyên môn về đồng hồ đo lưu lượng của chúng tôi đã giúp quý khách dễ dàng lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng. Nếu bạn đang có nhu cầu tìm mua các sản phẩm lưu lượng kế, đồng hồ nước, đồng hồ dạng cơ chất lượng cao, hãy liên hệ với Kim Thiên Phú qua hotline 0906.790.638 để được tư vấn miễn phí.
